Электроэрозионная обработка

Главная » Статьи » Электроэрозионная обработка

Электроэрозионная обработка (электроэрозия) основана на вырывании частиц материала с поверхности импульсом электрического разряда. Если задано напряжение (расстояние) между электродами, погруженными в жидкий диэлектрик, то при их сближении (увеличении напряжения) происходит пробой диэлектрика - возникает электрический разряд, в канале которого образуется плазма с высокой температурой.

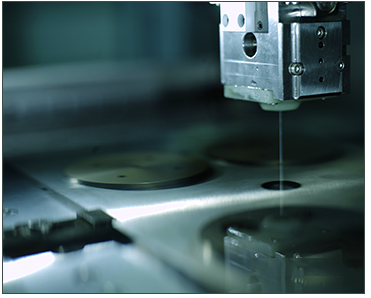

Эффективность данного вида обработки особенно выявляется при работах с твёрдыми материалами и изготовлении изделий со сложной и прецензионной геометрией. При обработке твёрдых материалов механическими способами большое значение приобретает износ инструмента. Инструментом в электроискровой обработке является тонкая проволока, которая является более дешевой по сравнению с инструментом для механической обработки.

Так как длительность используемых в данном методе обработки электрических импульсов не превышает 0,01 c, выделяющееся тепло не успевает распространиться в глубь материала и даже незначительной энергии оказывается достаточно, чтобы разогреть, расплавить и испарить небольшое количество вещества. Кроме того, давление, развиваемое частицами плазмы при ударе об электрод, способствует выбросу (эрозии) не только расплавленного, но и просто разогретого вещества. Поскольку электрический пробой, как правило, происходит по кратчайшему пути, то, прежде всего, разрушаются наиболее близко расположенные участки электродов. При приближении одного электрода заданной формы (инструмента) к другому (заготовке) поверхность последнего примет форму поверхности первого. Производительность процесса, качество получаемой поверхности в основном определяются параметрами электрических импульсов (их длительностью, частотой следования, энергией в импульсе).

Электрохимическая обработка основана на высокоскоростном размерном анодном растворении металла под действием тока электролиза высокой плотности. Главные преимущества ЭХО — это отсутствие износа электрода-инструмента, а также термического и силового повреждения обработанной поверхности детали. Электрохимическая обработка позволяет получать готовые изделия после обработки одним единственным электродом. Использование электрохимической обработки оправданно на изделиях со сложной формой копирования и очень жесткими допусками, где изготовление электрода, - это сложный и дорогостоящий процесс.
